振动输送机

振动输送机

用 途

  振动输送机用于各种粒状、中等块度以下的非粘性物料(含水量小于5%)。最适宜输送高磨耗、高温度(300℃以下)物料。如水泥熟料、烘干热矿渣、砂等。本机有如下特点:
1、输送量大、重量轻、电耗低。
2、负载特性好。机槽振幅受电压波动对输送量的影响很小;起动快,在满载情况下均能正常起动;停车快,停车时整机稳定。
3、结构简单,调试容易,磨损件少,维修量少。
4、安装方便。不需专用地基和地脚螺栓,便于移动位置。
5、隔震性能好。故适宜水泥熟料及矿渣库顶输送。

我厂生产的CZ系列仓壁振动器(仓壁振打器)性能参数见表冶金、化工、建材、机械等各行业中。
型号
输送量(t/h)
额定振幅(mm)
电机功率(KW)
电机转速(rpm)
设备重量(kg)
GZS400-4.7 ≤50 5 1.5 1410 ~1400
GZS400-5.7 ≤50 5 1.5 1410 ~1550
GZS400-6.7 ≤50 5 1.5 1410 ~1950
GZS400-7.7 ≤50 5 1.5 1410 ~2100
GZS650-4.7 ≤100 5 2.2 1430 ~2650
GZS650-5.7 ≤100 5 2.2 1430 ~2800
GZS650-6.7 ≤100 5 3.0 1430 ~3200
GZS650-8.7 ≤100 5 3.0 1430 ~3500

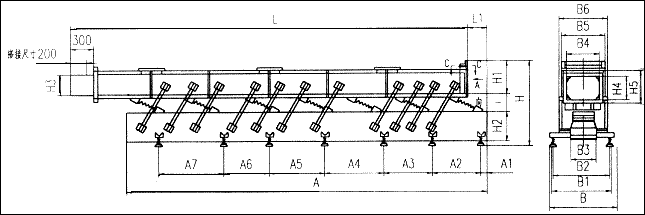

外形尺寸及基础尺寸

型号
H
H1
H2
H3
H4
H5
B
B1
B2
B3
B4
B5
B6
GZS400-4.7~7.7 ~1350 429 499 240 232 360 840 780 640 500 400 538 670
GZS650-4.7~7.7 ~1500 477 540 280 270 380 1140 1000 840 660 650 830 1010
型号
a1
a2
a3
a4
a5
C1
C2
C3
C4
C5
C6
C7
GZS400-4.7~7.7 538 448 469 380 320 342 98 200 398 448 530 200
GZS650-4.7~7.7 830 718 527 422 362 347 98 200 648 718 830 250

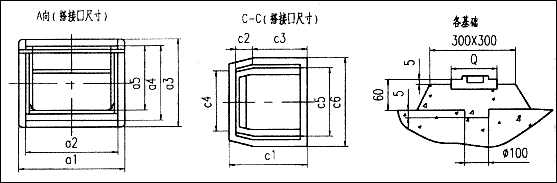

振动输送机截面图

振动输送机截面图
